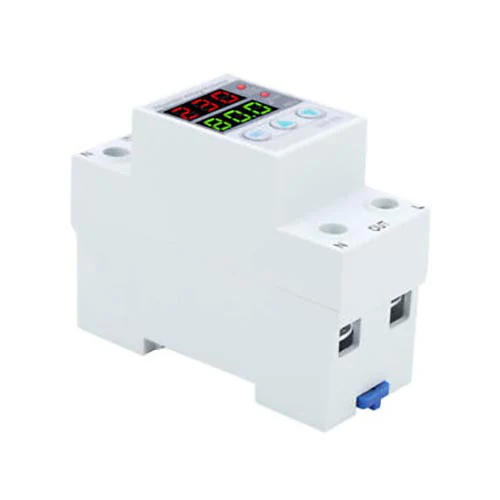

Bộ bảo vệ điện áp 100A 220V

Là nhà sản xuất bảo vệ điện áp 100A 220V chất lượng cao chuyên nghiệp, bạn có thể yên tâm mua bộ bảo vệ điện áp 100A 220V từ nhà máy của chúng tôi. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời.100 Bộ bảo vệ điện áp (Thiết bị bảo vệ quá điện áp và thiết bị bảo vệ thời gian dưới mức) là một thế hệ mới của thiết bị bảo vệ thiết bị gia dụng do công ty chúng tôi phát triển theo tình hình cung cấp điện. Mạch điều khiển áp dụng bộ xử lý công suất thấp tốc độ cao làm lõi, rơle giữ từ tính làm mạch chính và thiết kế tiêu chuẩn mô-đun.

Gửi yêu cầu

Mô tả Sản phẩm

Chiết Giang Singi Electrical LLC là nhà sản xuất và nhà cung cấp điện áp điện áp China 100A chuyên nghiệp, được biết đến với dịch vụ chất lượng. Tuân thủ theo đuổi chất lượng sản phẩm hoàn hảo, do đó, bộ bảo vệ điện áp 100A 220V của chúng tôi đã được nhiều khách hàng hài lòng. Để đảm bảo chất lượng và nhu cầu của khách hàng, chúng tôi đã hợp tác với các nhóm điện trong nước với sức mạnh sản xuất mạnh mẽ. Chúng tôi sẽ sàng lọc nghiêm ngặt từng nhà cung cấp và gửi video cho khách hàng để xem.

Bộ bảo vệ điện áp 100 (Thiết bị bảo vệ quá điện áp và các thiết bị bảo vệ thời lượng thấp) là một thế hệ mới của thiết bị bảo vệ thiết bị gia dụng do công ty chúng tôi phát triển theo tình hình cung cấp điện. Mạch điều khiển áp dụng bộ xử lý công suất thấp tốc độ cao làm lõi, rơle giữ từ tính làm mạch chính và thiết kế tiêu chuẩn mô-đun.

Các mạch cung cấp điện có điện áp quá điện áp hoặc dưới điện áp, các thiết bị bảo vệ điện áp quá mức và các thiết bị bảo vệ điện áp có thể bị cắt nhanh và an toàn dưới các tác động áp suất cao liên tục Để đảm bảo rằng các thiết bị thiết bị đầu cuối thường hoạt động trong điều kiện không giám sát.

Nó được áp dụng cho điện áp AC ba pha 380V, tần số 50Hz, hiện tại được xếp hạng 100A trở xuống của người dùng hoặc tải. Chủ yếu được sử dụng cho các hộp hộ gia đình dân cư hoặc bảo vệ thiết bị phân phối năng lượng ba pha. Sản phẩm đơn giản để sử dụng, ổn định và đáng tin cậy. Bộ bảo vệ điện áp TX45GQ-100 (Thiết bị bảo vệ quá điện áp và các thiết bị bảo vệ thời gian dưới mức) có cấu trúc nhỏ gọn, diện mạo đẹp và có thể được lắp đặt song song với bộ ngắt mạch thu nhỏ.

Các thiết bị bảo vệ quá điện áp này và các thiết bị bảo vệ quá điện áp đáp ứng các yêu cầu liên quan của GB14048.5.

Tính năng sản phẩm

Phim nhầm phá: Dòng là trên điện áp quá thoáng qua hoặc thoáng qua đột ngột, các thiết bị bảo vệ quá điện áp và các thiết bị bảo vệ quá điện áp không tạo ra sự sai lệch; Khi đường dây có sự mất ổn định điện áp hoặc mất điện đột ngột và một cuộc gọi đột ngột vì tiếp xúc kém và các trục trặc khác, các thiết bị bảo vệ quá điện áp và các thiết bị bảo vệ quá điện áp không kết nối các đường dây;

Hành động đáng tin cậy: Bảo vệ là đặc điểm hành động thời gian nghịch đảo, thời gian hành động ≤ 1s;

Phạm vi bảo vệ điện áp: 0 ~ 450V; Khi điện áp lỗi đường là cao nhất, bản thân bộ bảo vệ sẽ không bị hỏng;

An toàn hơn, chịu được điện áp xung: 4KV (phù hợp với tiêu chuẩn an toàn của ⅲ thiết bị điện lớp);

Chỉ định trạng thái: Các thiết bị bảo vệ quá điện áp và các thiết bị bảo vệ quá điện áp có diode phát sáng cho thấy trạng thái làm việc, màu xanh lá cây cho chỉ dẫn điện áp bình thường, màu đỏ cho chỉ báo quá điện áp hoặc chỉ báo dưới điện áp;

Thiết kế mô -đun, lắp đặt đường sắt.

Thông số kỹ thuật chính

Hoạt động Điện áp	AC380V 、 50Hz
Được đánh giá hiện hành	32A ， 40A ， 60A ， 80A ， 100A
Quá điện áp giá trị giới hạn hành động	AC460V ± 15
Giảm điện áp giá trị giới hạn hành động	AC300V ± 15
Hoạt động thời gian trì hoãn	≤60s
Điện cuộc sống cơ học	≥100000
Đang làm việc tình trạng	Màu xanh lá - Dấu hiệu điện áp bình thường, Đỏ - Chỉ báo giảm điện
Cực con số	3p 3p+n
Kích thước	73x80x65 mm (l x w x h) / 108x80x65mm (l x w x h)
cài đặt	Cài đặt Trong đường ray gắn tiêu chuẩn TH35-7.5, thường là lắp đặt thẳng đứng

Được đánh giá hiện tại a	32	40	60	80	100
dây điện Khu vực mặt cắt mm²	6	10	16	35	35

Phác thảo bản vẽ chiều

Sơ đồ nối dây

Ví dụ về các mạch ứng dụng (cho xuống)

Các thiết bị bảo vệ quá điện áp và các thiết bị bảo vệ dưới áp lực điều khiển tải bốn pha ba pha, mức tiêu thụ điện năng không vượt quá công suất định mức của bộ điều khiển, nó có thể được điều khiển trực tiếp, phương pháp nối dây như hình dưới đây.

Hướng dẫn

1, Dây nối đúng theo đầu vào (IN) và đầu ra (ra) được đánh dấu trên sản phẩm (công suất tải phải nhỏ hơn công suất định mức của sản phẩm) ..

2, hai trạng thái của các chỉ báo LED trên bảng điều khiển: Sau khi sản phẩm kết nối với nguồn điện, công suất biểu thị đèn màu xanh lá cây, bảo vệ biểu thị đèn đỏ bật, ra ngoài không công suất, sau khi bảo vệ độ trễ 1 phút, bảo vệ cho thấy tắt đèn đỏ, công suất đầu ra bình thường.

3, khi điện áp quá cao hoặc quá thấp hoặc pha mặc định, sản phẩm vào trạng thái bảo vệ, bật đèn đỏ, tự động cắt nguồn tải; Điện áp trở lại bình thường, trì hoãn 1 phút, sự bảo vệ cho thấy đèn đỏ tắt, sản phẩm tự động kết nối với công suất tải và trở về trạng thái đầu ra bình thường.

Thông báo

1, khi kết thúc đầu vào sản phẩm kết nối với nguồn điện lần đầu tiên, nó cần trì hoãn 1 phút để cung cấp năng lượng cho tải.

2, dây: n có nghĩa là đường không, l có nghĩa là đường lửa, không lấy sai.

3, sau khi sản phẩm kết nối với năng lượng, không chạm vào các bộ phận trực tiếp để tránh điện giật.

4, Để ngăn chặn sự gia nhiệt tiếp xúc dưới dòng điện mạnh, bạn phải thắt chặt các ốc vít đầu cuối dây, nếu không, tiếp xúc sẽ được làm nóng để làm hỏng sản phẩm hoặc gây ra tai nạn khác vì điện trở tiếp xúc quá lớn.
