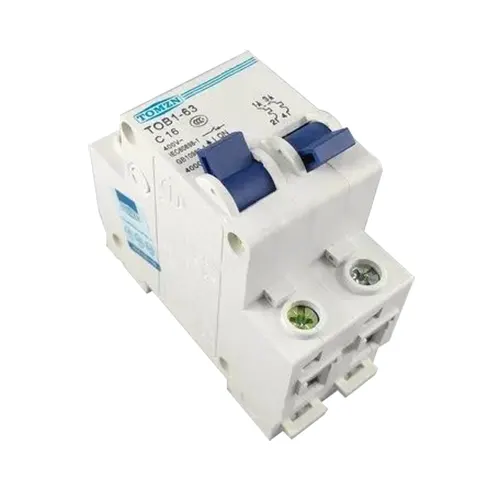

Công tắc chuyển thủ công 110V 63A

Bộ ngắt mạch chuyển mạch thủ công 110V 63A là loại bộ ngắt mạch mới có cơ chế khóa liên động được phát triển độc lập bởi công ty chúng tôi. Sản phẩm này bổ sung chức năng khóa liên động dựa trên cầu dao nhỏ ban đầu, tức là khi một bên của cầu dao được đóng lại thì một bên của cầu dao chỉ có thể ngắt kết nối để đạt được.

Chuyển mạch đường dây và các chức năng bảo vệ khác

Công tắc nguồn kép thủ công do công ty chúng tôi phát triển độc lập có chức năng kép là bảo vệ mạch quá tải và chuyển mạch đường dây. Sản phẩm được thiết kế hợp lý, chắc chắn và đẹp mắt5. Nó chủ yếu được sử dụng để chuyển mạch và các chức năng bảo vệ mạch và quá tải mạch điều khiển khác. Bộ nguồn kép thủ công TXB7SD.

Các sản phẩm chuyển đổi tuân thủ các tiêu chuẩn GB10963 và IEC60898.

Chi tiết công tắc chuyển nguồn thủ công 110V 63A

Các thông số kỹ thuật chính

Dòng điện định mức (A): 1, 3, 5, 10, 16, 20, 25, 32, 40, 50, 63

Cực: 1P, 2P, 3P, 4P

Điện áp định mức (V): 230/400

Khả năng cắt ngắn mạch định mức: 4500/6000

Quy tắc hoạt động của công tắc chuyển đổi nguồn kép (công tắc chuyển đổi thủ công 30 amp)

1. Khi mất điện và trong một khoảng thời gian ngắn không thể khôi phục nguồn điện, phải bật nguồn điện dự phòng.

Bước chân:

Việc loại bỏ nguồn điện của từng cầu dao (bao gồm tủ điều khiển cầu dao, phòng phân phối điện hộp công tắc nguồn kép), mở công tắc ném đôi để ngăn chặn phía nguồn điện phía sau, giữ cho việc chuyển đổi nguồn điện đôi cầu dao tự ngắt của hộp cấp điện đang ở trạng thái tắt.

Khởi động nguồn điện dự phòng (bộ máy phát điện diesel), khi nhóm dự phòng hoạt động bình thường thì tắt công tắc khí máy phát điện và cầu dao trong tủ điều khiển.

Bộ ngắt mạch nguồn điện của mỗi nguồn điện được tắt bằng hộp công tắc nguồn điện.

Trong quá trình vận hành nguồn điện dự phòng, người vận hành trực ban không được rời khỏi tổ máy phát điện và điều chỉnh điện áp, tần số của nhà máy kịp thời theo sự thay đổi của phụ tải.

2. Việc cung cấp điện khôi phục nguồn điện, cần thực hiện tốt công việc chuyển đổi nguồn điện kịp thời, cắt nguồn điện dự phòng, khôi phục nguồn điện.

Bước chân:

Lần lượt ngắt kết nối nguồn điện của từng cầu dao, thứ tự như sau: hộp cầu dao nguồn điện kép, tủ phân phối điện, từng công tắc cầu dao, công tắc đôi của máy phát điện sang phía nguồn điện.

Theo bước tắt động cơ diesel.

Theo trình tự, công tắc chính của nguồn điện thành phố được đấu nối với từng công tắc nhánh để đóng từng cầu dao một.

3. Kiểm tra đồng hồ và đèn báo có bình thường không, khởi động quạt làm mát máy biến áp.
