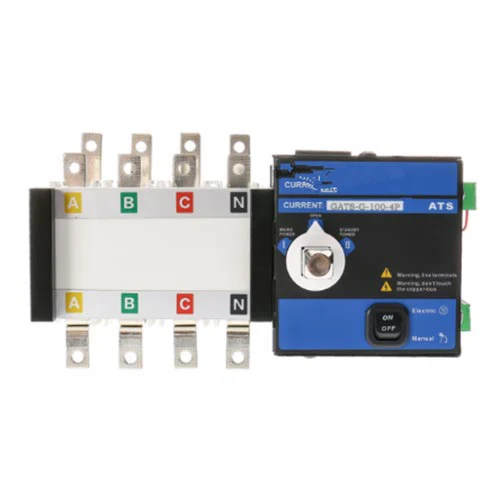

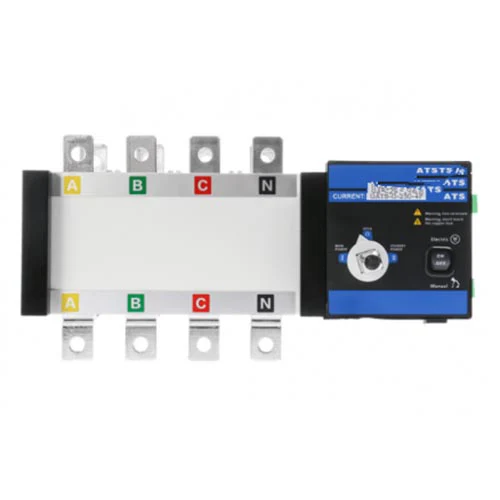

Công tắc chuyển tự động cách ly GATS-G (ATS)

Wenzhou Changjiu Technology Co., Ltd. là nhà sản xuất và cung cấp Công tắc chuyển mạch tự động cách ly GATS-G (ATS) chuyên nghiệp của Trung Quốc, được biết đến với dịch vụ chất lượng. Kiên trì theo đuổi chất lượng sản phẩm hoàn hảo nên Công tắc chuyển nguồn tự động cách ly (ATS) GATS-G của chúng tôi đã được rất nhiều khách hàng hài lòng. Để đảm bảo chất lượng và nhu cầu khách hàng, chúng tôi đã hợp tác với các tập đoàn điện lực trong nước có thế mạnh sản xuất. Chúng tôi sẽ sàng lọc nghiêm ngặt từng nhà cung cấp và gửi video cho khách hàng xem.

1. Sơ đồ nối dây sơ cấp xem hình.

2. Nguồn điện điều khiển được lấy từ nguồn điện bình thường, nguồn khẩn cấp N pha.

3. Nguồn điện điều khiển đường dây Ⅰ và Ⅱ AC220V được kết nối với đầu cuối 102~103,104~105 tương ứng, 102 và 104 lần lượt là đường dây điện bình thường và đường dây điện khẩn cấp.

4. Terminal 101.106 đóng vai trò là đèn tín hiệu điều khiển nguồn điện. Lưu ý: 101 và 106 không thể kết nối với bất kỳ dòng nào khác.

5. Khi ở trên (dưới) đường dây đầu vào, dưới (trên) cực Ⅰ và Ⅱ đường dây A, B, C sẽ được kết nối với các đường dây đồng hoặc đường dây đóng vai trò là đầu ra.

ĐẶC TRƯNG

1. Tuân thủ GB/T14048.11

2. Điện áp hoạt động định mức (Ue): AC440V

3. Công suất tạo định mức (A Rms): 10 Tức là

4. Công suất cắt định mức (A Rms): 8 Tức là

5. Điện áp cung cấp điều khiển định mức: DC24V、48V、110V、AC220V
